Колодязь під заїздом без провалу: як підібрати систему під реальне навантаження

Коли власник будинку планує заїзд, паркомісце або двір із твердим покриттям, питання колодязя зазвичай спливає в останню чергу. Спочатку рахують основу, бруківку, ухили, відведення води. А потім виявляється, що просто посеред майбутнього заїзду стоїть шахта, яку теж треба якось закрити і не розчавити колесом. Саме в цей момент багато хто починає шукати готові елементи для збірного колодязя, але помиляється в головному: дивиться лише на самі кільця, ніби вони й вирішують усе.

Насправді під авто працює не одне кільце і не одна кришка. Працює вся система. Якщо в ній є слабка ланка, саме вона і здасться першою. І дуже часто це не стовбур колодязя, а плита перекриття, посадка рами, випадкове опорне кільце, дешевий люк або невдале місце установки прямо в колії колеса.

Тому правильне питання звучить не так: «Чи можна ставити бетонні кільця під заїздом?» Правильне питання інше: «Яке навантаження буде саме в цій точці, і чи витримає його весь вузол зверху донизу?» Оце і є та рамка, якої часто бракує в українських текстах.

Чому “міцні кільця” ще не означають безпечний колодязь під авто

Бетонне кільце саме по собі справді міцне. Але колесо автомобіля не тисне відразу на весь стовбур шахти. Спочатку навантаження приймає люк. Потім рама. Далі опорна зона, плита перекриття або посадочний елемент. І лише після цього зусилля розподіляється нижче.

Якщо уявити колодязь як “стакан” у землі, то найуразливіше місце буде не глибоко внизу, а зверху, там, де тонкий, погано зібраний або криво посаджений вузол зустрічає колесо. З боку все може виглядати нормально. Люк лежить рівно, бруківка красива, машина заїжджає. Але через сезон починається дрібний рух, з’являється люфт, рама просідає, покриття тріскає по колу, а волога добиває те, що вже ослабло.

Ось чому фраза “поставимо важкий чавунний люк і буде нормально” часто виявляється самообманом. Якщо під важким люком слабка плита або невдала посадка, дорогий верх не рятує. Він просто переносить проблему нижче.

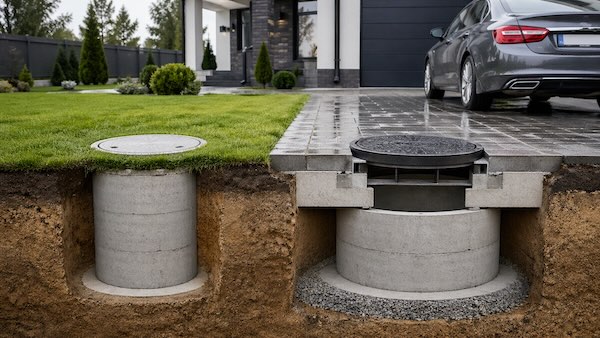

Як працює система навантаження: стовбур, плита, опорне кільце, люк

Щоб колодязь під заїздом не став сюрпризом через рік, треба дивитися на нього як на конструктивний вузол із кількох деталей.

Стовбур шахти. Це бетонні кільця або інші елементи, які формують вертикальну частину колодязя. Вони повинні мати нормальну геометрію, правильний діаметр і передбачувану посадку одне на одне.

Плита перекриття. Саме вона закриває верх шахти і передає навантаження далі. Якщо отвір великий, а плита слабка або підібрана не під той сценарій, ризик зростає навіть тоді, коли стовбур у порядку.

Опорний або перехідний елемент. У реальному монтажі майже завжди треба або зменшити отвір, або вивести правильну висоту, або зібрати шийку під конкретну раму люка. І тут починаються “народні” рішення: цегла, випадкові добірні вставки, підливки без логіки. Саме вони часто стають причиною перекосу.

Люк із рамою. Це не просто кришка. Рама повинна сидіти щільно, рівно і на опорній площині. Якщо вона має пустоти під собою або спирається не по всьому контуру, навантаження піде нерівномірно.

Коротко кажучи, зверху вниз система працює так: колесо тисне на кришку, кришка передає зусилля на раму, рама на посадку, посадка на плиту або шийку, а вже далі на стовбур і основу. Чим краща ця передача, тим спокійніше поводиться колодязь під навантаженням.

Що означають A15, B125, C250, D400

Ці позначення часто сприймають як щось складне, хоча логіка в них дуже земна. Це не “назви моделей”, а класи навантаження для люків і решіток за EN 124. Для приватного будівництва найчастіше доводиться мати справу з чотирма класами.

Тут важливо не переплутати “вагу машини” і “умови роботи люка”. Наприклад, легковик на повільному приватному заїзді і те саме авто на ділянці біля краю проїзду працюють для вузла по-різному. Динаміка, точка контакту колеса, нерівність покриття і навіть звичка заїжджати одним і тим самим маршрутом мають значення.

Тому клас навантаження обирають не за відчуттям “та в мене ж не фура”, а за реальною зоною використання. Це набагато точніше.

Як співвіднести клас із реальною зоною використання

Ось проста логіка, яка працює краще за будь-які суперечки на форумах.

Пішохідна зона або газон. Якщо по кришці не їздять і не планують їздити, дивляться в бік A15. Це варіант для саду, двору без машин, території біля септика поза заїздом.

Приватний заїзд для легковика. Тут найчастіше починають із B125, але тільки якщо це справді внутрішня домашня зона, без регулярного заїзду вантажного транспорту, без близькості до дороги і без ризику, що по кришці періодично стане маніпулятор, асенізатор чи міксер.

Край проїзної частини або зона біля бордюру. Якщо колодязь стоїть не просто “десь у дворі”, а близько до дорожнього краю, дивляться на C250. Це вже інша зона навантаження, жорсткіша за звичайне паркомісце.

Повноцінний проїзд або двір, куди може заїжджати важча техніка. Тут дивляться на D400. Це правильний рівень, коли немає сенсу ризикувати через економію на одному вузлі. Особливо якщо покриття дороге і переробляти його потім боляче.

Простий принцип такий: що менше ви контролюєте майбутній рух по ділянці, то менше сенсу економити впритул. Сьогодні у вас лише легковик. Завтра приїде машина з дровами, сервісний бус, асенізатор або маніпулятор. І колодязь має пережити не лише “ідеальний” сценарій, а й реальне життя.

Типові помилки домашніх проєктів

Помилка перша: вибір тільки по люку. Люди годинами обирають кришку, але не питають, яка плита перекриття буде під нею і як саме сяде рама. У результаті верх дорогий, а вузол слабкий.

Помилка друга: “для легковика вистачить чого завгодно”. Вистачить не “чого завгодно”, а правильно зібраного рішення під конкретну зону. Навіть приватний заїзд може швидко вбити невдалий вузол, якщо колесо постійно йде в одну точку.

Помилка третя: випадкові добори по висоті. Підкласти щось, щоб “вийти в рівень”, здається дрібницею. Але саме дрібниці часто дають перекіс, брязкіт і руйнування обрамлення покриття.

Помилка четверта: ігнорування основи навколо шахти. Якщо навколо колодязя слабка основа, погано ущільнений шар або вода постійно підмиває край, проблема вилізе по контуру навіть із нормальним люком.

Помилка п’ята: ставити вузол у найгіршу траєкторію колеса. Іноді колодязь можна змістити або хоча б розвернути планування так, щоб колесо не било по ньому щодня. Це проста думка, але вона економить багато нервів.

Помилка шоста: економія на монтажі. Рама повинна сидіти щільно, без пустот. Якщо посадка слабка, люк почне “грати”, а далі вже не важливо, якою красивою була кришка в день покупки.

Коли краще закладати запас міцності

Є ситуації, коли вибір “впритул” майже завжди обертається зайвим ризиком.

Перша, коли колодязь опиняється не просто на парковці, а в точці активного маневрування. На повороті, перед воротами, біля краю бруківки, у вузькому заїзді навантаження менш дружнє, ніж на прямій ділянці.

Друга, коли ви не можете гарантувати тип транспорту. Для будинку це дуже часта історія. Сьогодні легковик, завтра доставка будматеріалів, післязавтра сервісна машина. Якщо така перспектива реальна, краще одразу думати не лише про “зараз”, а й про запас.

Третя, коли саме покриття навколо дороге. Якщо зверху вже є якісна бруківка, бетон, граніт або складне мощення, ремонт одного вузла коштуватиме дорожче, ніж нормальний вибір на старті.

Четверта, коли колодязь роблять на багато років без бажання повертатися до нього через дві зими. Тут логіка проста: дорожче один раз, але спокійніше надовго.

Які комплектуючі потрібні для безпечної збірки

Щоб колодязь під парковкою або заїздом працював нормально, варто збирати не випадковий набір деталей, а комплект.

• стовбур шахти з елементів правильної геометрії;
• плита перекриття під потрібний діаметр і схему навантаження;
• перехідний або опорний елемент під раму люка;
• люк із класом навантаження під реальну зону, а не “на око”;
• нормальна посадка рами на розчин або інший передбачений монтажний матеріал;
• жорстка і стабільна зона навколо горловини, без пустот і випадкових підкладок;
• виведення висоти в чистий рівень покриття без кустарних рішень.

На практиці це означає, що кільця, плита і люк краще підбирати одним ланцюжком. Не окремо в різних місцях за принципом “десь було дешевше”, а як сумісний вузол. Так простіше вийти в правильний діаметр, висоту і посадку без переробок.

Що важливіше за “найміцніший люк”

Найцінніше тут не максимальний клас за будь-яку ціну, а відповідність сценарію. Для газону D400 просто не потрібен. Але й ставити щось легке в зоні, де проїде авто, це теж неправильна економія.

Добре рішення виглядає так: ви спочатку визначаєте, де саме стоїть колодязь, хто і як по ньому їздитиме, чи є ризик важчої техніки, яке покриття буде зверху, а вже потім підбираєте всю систему. Саме так і зникає головна помилка домашніх проєктів, коли люди шукають “кільце під машину”, хоча під машиною працює зовсім не одне кільце.

Якщо коротко…

Колодязь під заїздом, це не питання однієї кришки і не питання “бетон витримає чи ні”. Це питання системи. Якщо правильно підібрані кільця, нормальна плита перекриття, продуманий перехід, жорстка посадка рами і люк відповідного класу, вузол працює спокійно. Якщо хоча б один елемент випадковий, ризик зростає в рази.

Тому найрозумніший підхід такий: спочатку визначити зону навантаження, потім підібрати клас люка, після цього перевірити, чи відповідають йому плита, опорна частина і вся верхня збірка. Саме тоді колодязь під парковкою не стане слабким місцем у дворі, а заїзд не доведеться ремонтувати через банальну недооцінку навантаження.
